X光機檢驗 STP

行李X光機屬於影像設備一種,又作為安全檢查用途,其功能評估除了輻射安全外,就是評估其影像解析度。

影像解析度未必能等於被測物的真實解析度,因此,需以標準測試假體來評估其功能。

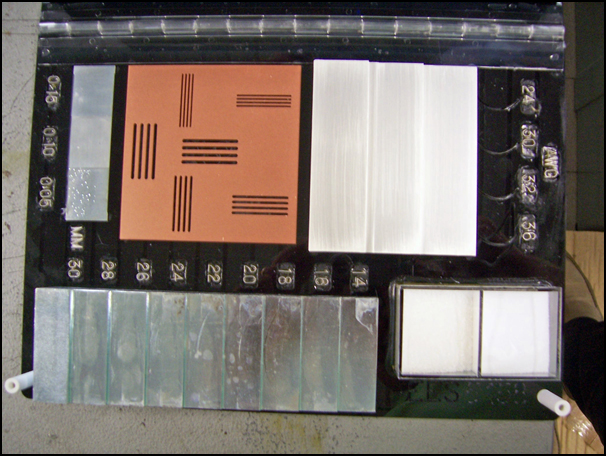

一般採用標準測試箱(Standard Test Peace, STP)進行檢驗。
其中箱內右上角開始至左上角,分別為:

Test4a Test3 Test2 Test1

左下角至右下角,分別為:

Test4b Test5





Test1:代表X光機成像系統的單線分辨率(Single Wire Resolution,SWG)。測試SW在空氣中的分辨率。
    (金屬線為鍍錫銅線)

Test2:代表X光機成像系統的穿透分辨率,階梯金屬板為鋁製,鋁階梯為三階,分別為4.76mm、
     7.94mm及11.11mm。測試SW在鋁階梯中的分辨率,影像上應能清楚辨識至少24AWG導線。

Test3:代表X光機成像系統的垂直向(Vertical)及水平向(horizontal)空間解析度(Spatial Resolution,SR)。
              銅柵條間距為2.0mm、1.5mm及1.0mm。影像上需能呈現清楚辨識銅柵間距。

Test4a:代表X光機成像系統的薄金屬檢出能力,亦即檢查範圍寬容度,X光機需達到最小能檢出
                0.1mm厚度鋁板。

Test4b:代表X光機成像系統的穿透解析能力。以一1.5mm鉛條置放在鋁階梯下,鋁階梯厚度為
                14mm~30mm(每2mm為一階),鉛條及鋁梯度成象應能清楚同時呈現。

Test5:壓克力盒內置放鹽(Salt)及糖(Sugar),分別為無機物及有機物。X光機成像系統應正確顯示為
              綠色及橘色。

實測結果:
